醫療硬鏡的組成、原理和應用
本期簡介
醫療內窺鏡：是用于人體微創醫療的一種內窺鏡工具，通過人體的自然腔道，或者是經手術行小切口進入人體內，將內窺鏡導入檢查的器官，可直接獲取 圖像。
第二期和第三期做了醫療內窺鏡的硬鏡、軟鏡和電子鏡分類的報告。
第四期，本文以醫療光學硬鏡（本文簡稱為硬鏡）的組成、原理和應用做以下報告。
硬鏡組成

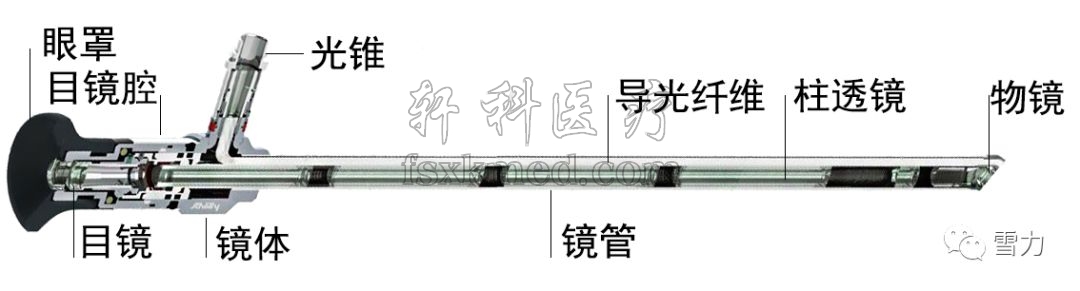

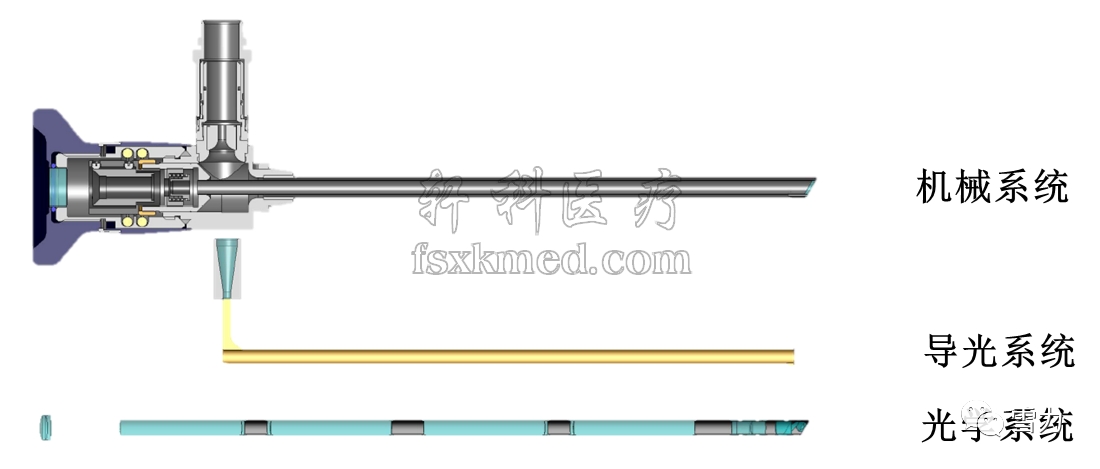

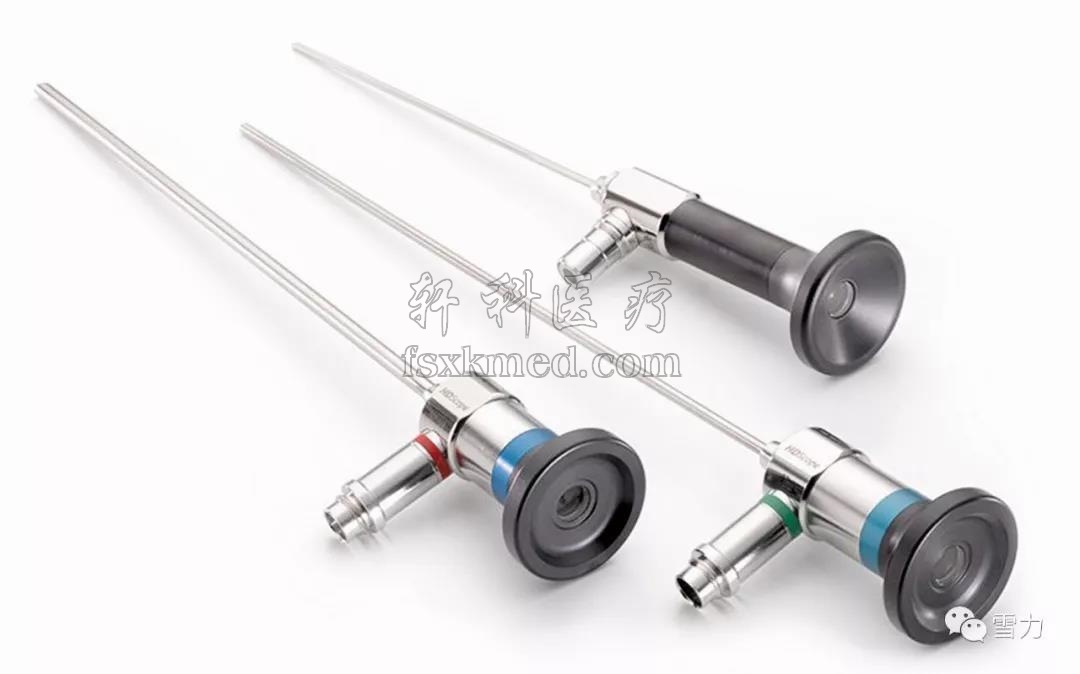

A.機械系統：由不銹鋼合金鏡外管，內管、鏡體、光錐、目鏡腔、眼罩等組成。
B.光學系統：由物鏡，柱狀光學鏡片，目鏡組成。
C.導光系統：由絲狀導光纖維組成。

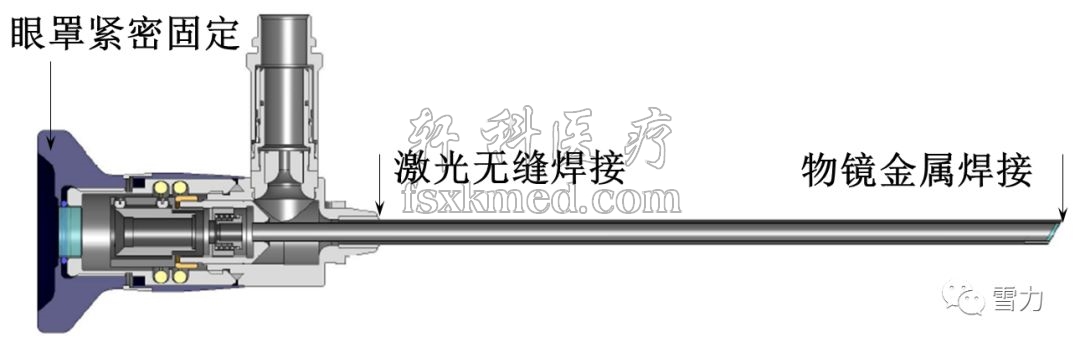

鏡外管和鏡體各部連接處，由激光無縫焊接而成，保證了整根鏡子的密封性。
鏡體和眼罩通過精密儀器旋緊固定密封，使用過程中不會脫落漏氣。
鏡管和物鏡通過膠粘或者焊接技術密封，使用過程中不會滲漏。金屬焊接技術的物鏡密封性更好。

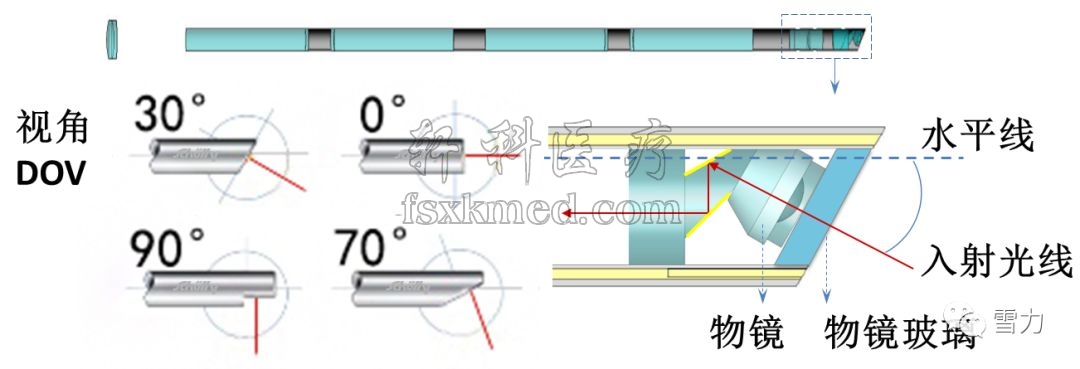

視角：物體圖像的入射光線，最先通過物鏡玻璃（藍寶石材質），進入物鏡后平行傳導。進入物鏡的入射光線和水平線的夾角，即視角（DOV），Direction Of View. 內窺鏡視角一般有0°，12°，30°，70°，90°。

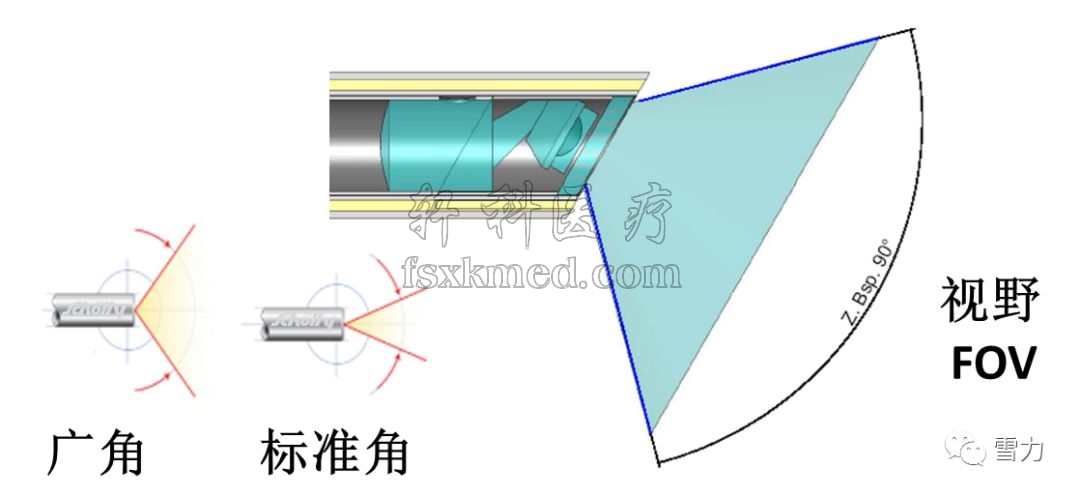

視野 ： 物鏡可以觀察到的范圍，稱為視野（FOV）, Field Of View. 內窺鏡視野范圍一般分為廣角，標準角。廣角適用于腔體比較大的內窺鏡，如腹腔鏡、宮腔鏡、膀胱鏡都是廣角；標準角用于腔體比較小的如前列腺電切鏡，是標準角。

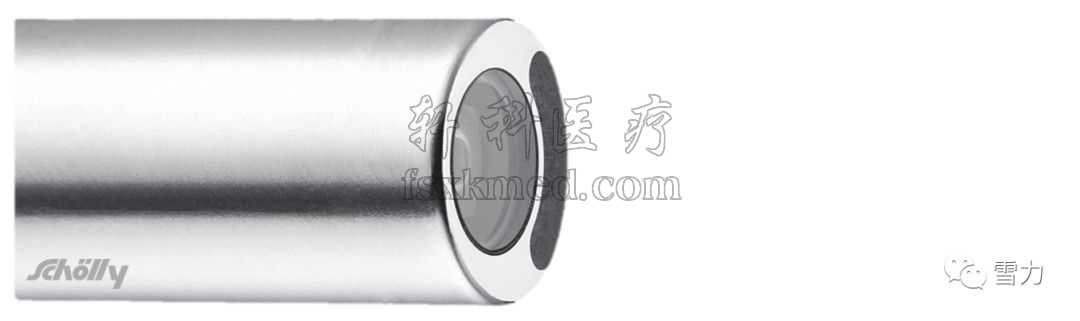

焊接 ： 物鏡玻璃為內窺鏡最先端，藍寶石材質。物鏡玻璃和金屬鏡管之間的密封程度，決定了內窺鏡的壽命。國產硬鏡一般采用膠水將物鏡玻璃和金屬管粘牢，膠水不耐高溫高壓，故國產內窺鏡使用壽命一般在1年。
進口品牌硬鏡使用金屬焊接方式，密封性較強。如德國雪力內窺鏡使用Au金焊技術，將物鏡玻璃和鏡管通過金材料緊密焊接，密封性強，可耐高溫高壓，使用壽命較長。其他進口內窺鏡使用銀/錫焊等方式焊接，密封性同樣良好耐用。
手工： 導光系統和光學系統都是由純手工方式裝配完畢。每一個內窺鏡的內部裝配都是由人工完成。

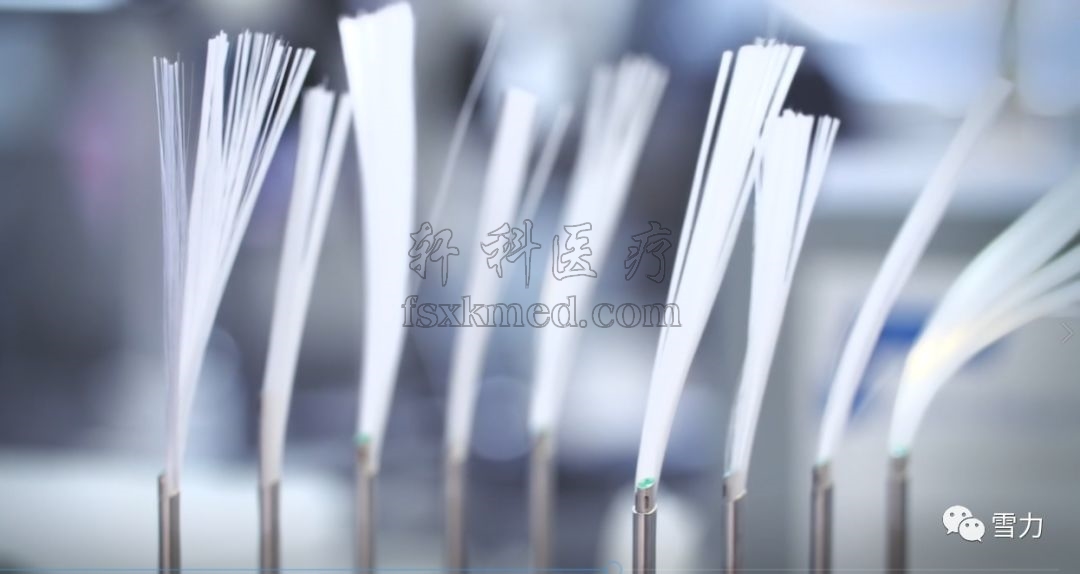

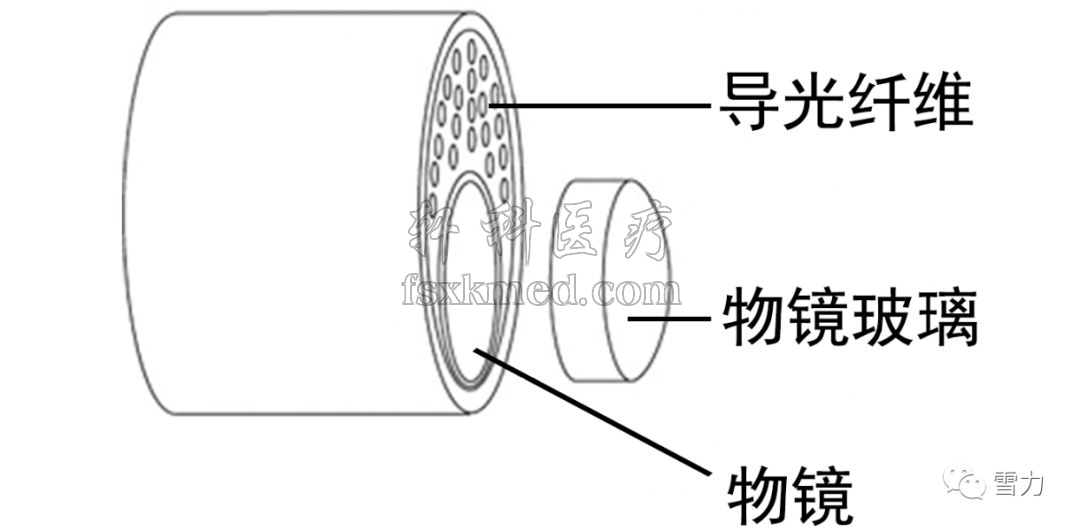

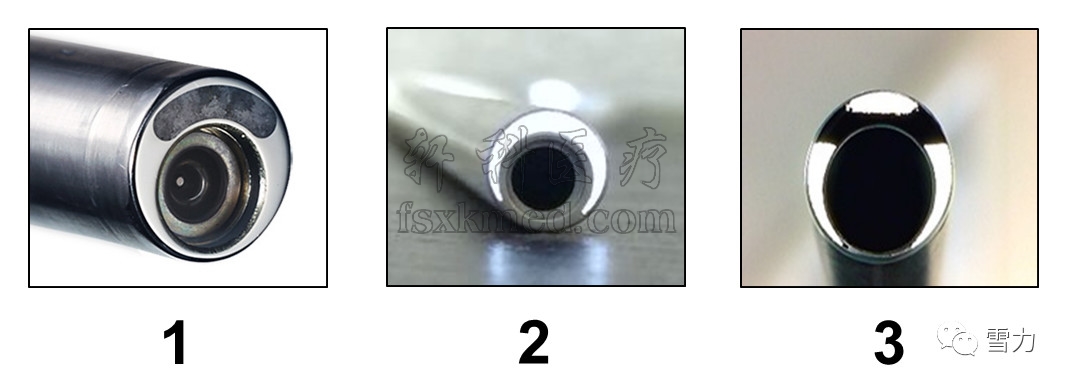

物鏡端 ：光纖裝入內窺鏡前需編成若干小股。常規有一股，二股，三股。一股光纖在物鏡端呈現的是半圓或者整圓，如圖1和2。二股光纖在物鏡端呈現的是左右兩個方向，三股光纖在物鏡端呈現的是上、左、右三個方向，如圖3。
硬鏡原理

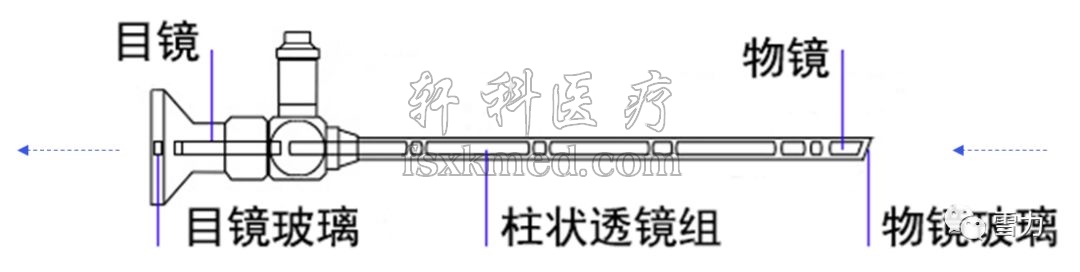

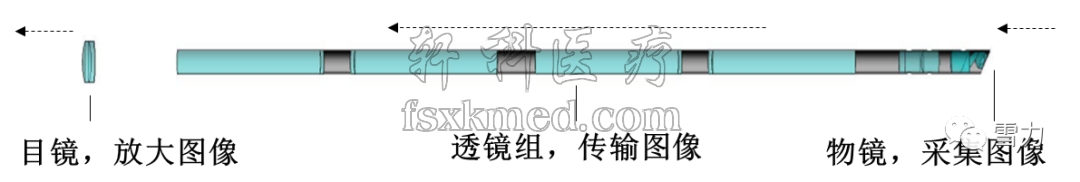

光學硬鏡：圖像傳遞方向：物鏡玻璃 - 物鏡 - 柱狀透鏡組 - 目鏡 - 眼罩玻璃

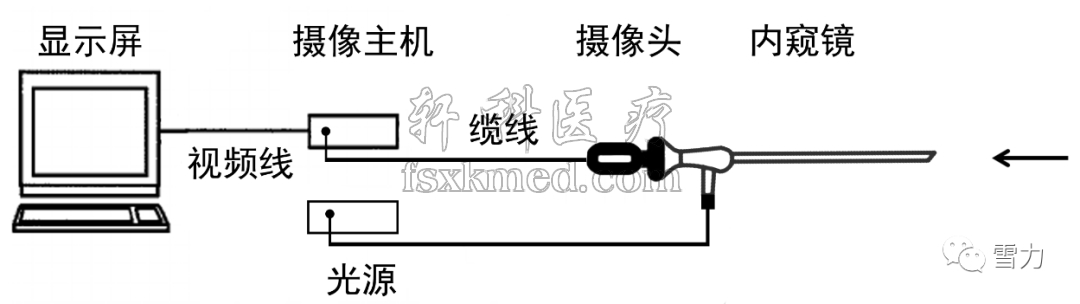

連接攝像：圖像傳遞方向：硬鏡 - 攝像頭 - 攝像頭纜線 - 主機 - 視頻線 - 顯示器
硬鏡使用

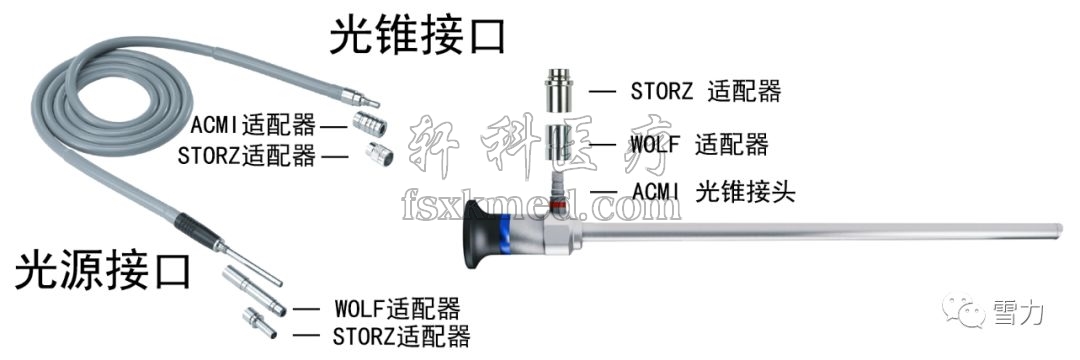

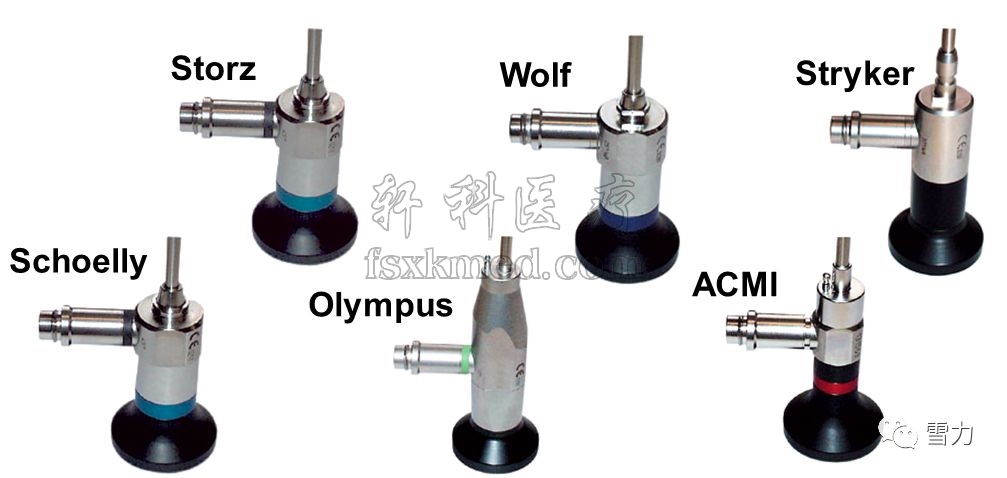

內窺鏡光錐適配器有Storz，Olympus, Wolf 。 不同品牌的導光束可連接不同內窺鏡光錐。德國雪力內窺鏡配置兼容Storz，Olympus, Wolf導光束，及光錐適配器。

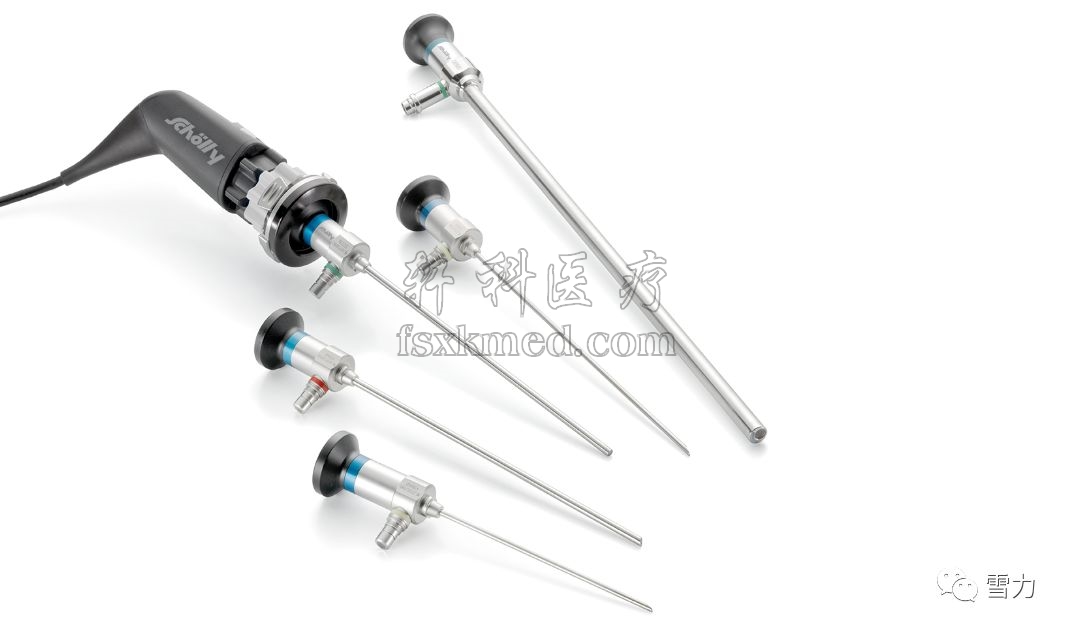

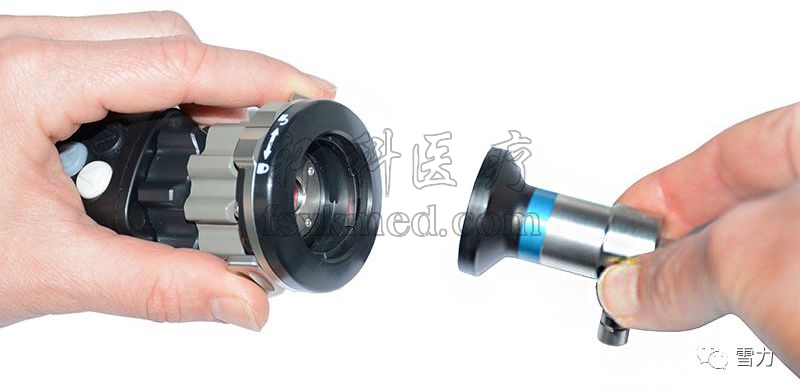

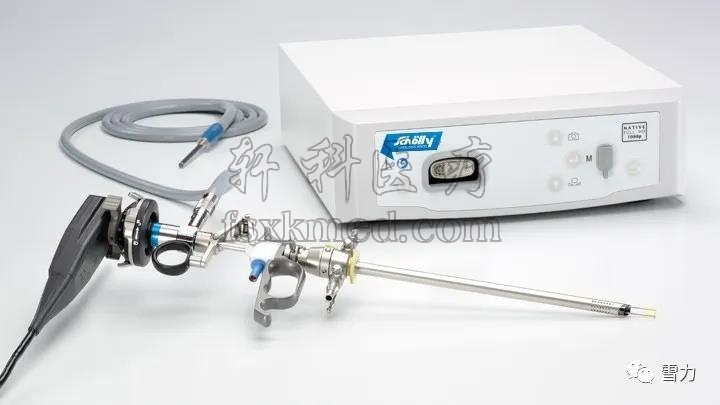

內窺鏡連接攝像頭，導光束，手術器械，泵類系統等，組成完整的一套手術配置。
硬鏡進入人體后，可以控制的方向為：進入、回撤、旋轉、左右平移，上下傾斜。

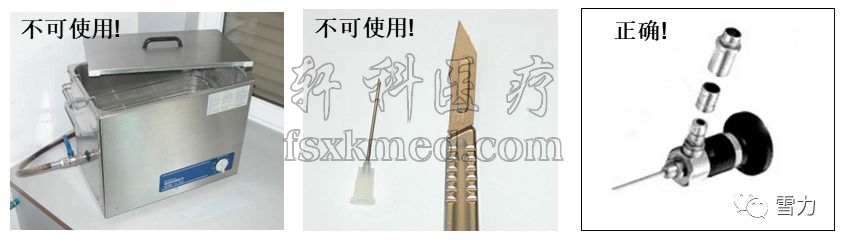

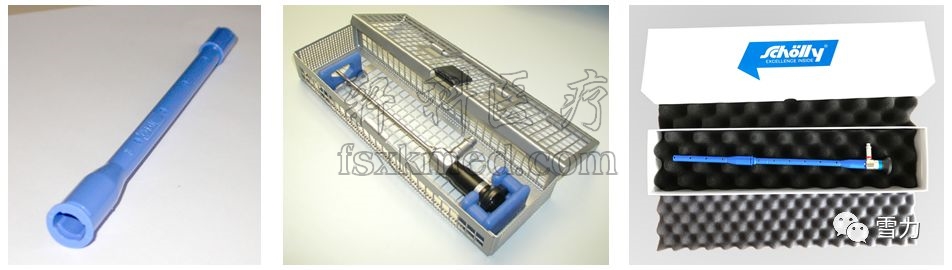

硬鏡不能用于超聲波清潔，可用高溫高壓消毒，低溫等離子消毒，氣體消毒。
總結

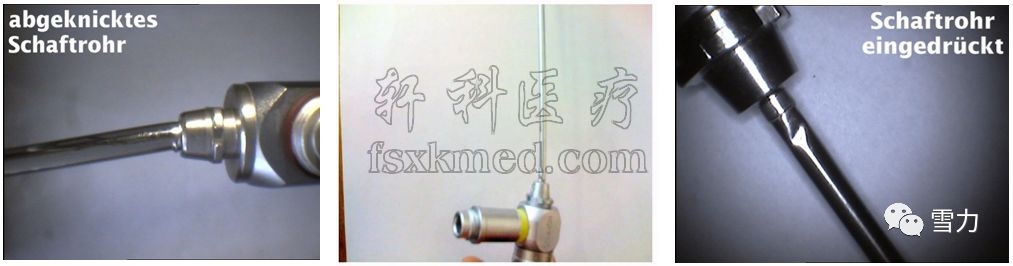

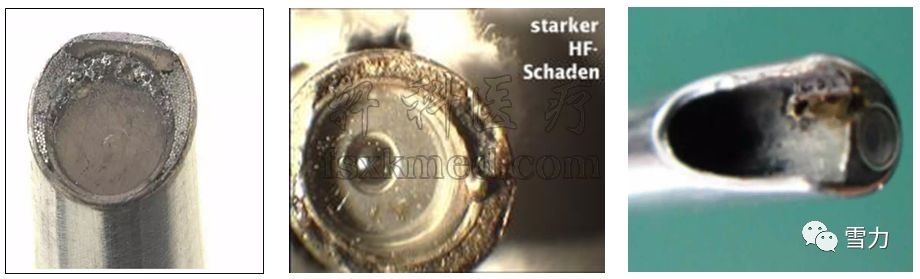

硬鏡使用：正確連接攝像頭、導光束，正確操作內窺鏡和保護內窺鏡。
